士德液压：电液换向阀

概述：

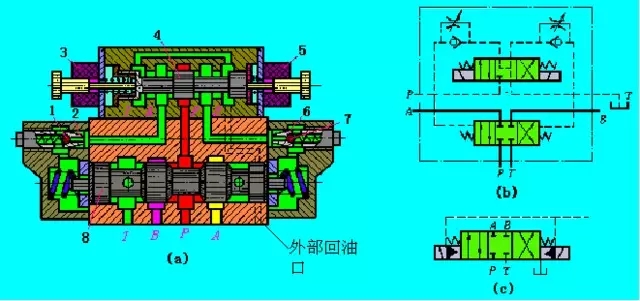

      士德液压：电液换向阀是由电磁换向阀作先导阀与液动换向阀组合而成，由电磁阀引进油液，推动主滑阀运动，使主油路换向。主要用于改变油流方向，改变油马达旋转方向，和油缸的运动方向等。也可用以完成卸荷和顺序动作等用途。适用于大流量的液压系统。液动阀换向的快慢可用其控制油路中的单向节流阀来调节。

      电液动滑阀既能实现换向的缓冲，避免液压系统的换向冲击，同时又能用较小的电磁铁控制较大的液流，所以常在流量较大的系统中应用。

      士德液压：电液换向阀有二位与三位，均是四通。按其电磁阀的电源电压可分为交流(110V/220V/380V)、直流(24V/110V/220V)两种。

      P为进油口，O为回油口，AB至油缸两端。K为电磁先导阀的进油口，L为电磁先导阀的回油口，L应该直通回油池，不应通过任何的背压阀，亦避免与回油O连通。

士德液压：主要结构品种：

      1．电液换向的先导电磁阀为NG6、NG10二种。

      2．电液换向阀的控制电磁铁有干式型、湿式型二种结构，工作电源有交流、直流二种。

      3．电液换向阀有二位四通无弹簧型、三位四通弹簧对中型及行程调节型三种，后者可借助调节螺钉改变阀芯的移动距离，以调整进出阀的流量，起到节流调速的作用。

      4．在电磁导阀与液动阀的控制之间，可加入阻尼调节阀，以控制主阀芯的换向速度。

士德液压：注意事项：

      1．电液换向阀的安装应保持轴线呈水平方向，不允许倾斜或垂直方向安装。应保证两端有足够的拆卸空间，以便拆卸端盖或更换电磁铁。

      2．管接头连接处，禁止使用油漆、麻丝等堵塞螺纹连接口。

      3．对于机能M、K和H型的阀，如采用内供油形式的，应在主阀回油管路上加≥1.6MPa的压力。

      4．二种供油和二种泄油形式可分别组合使用。
